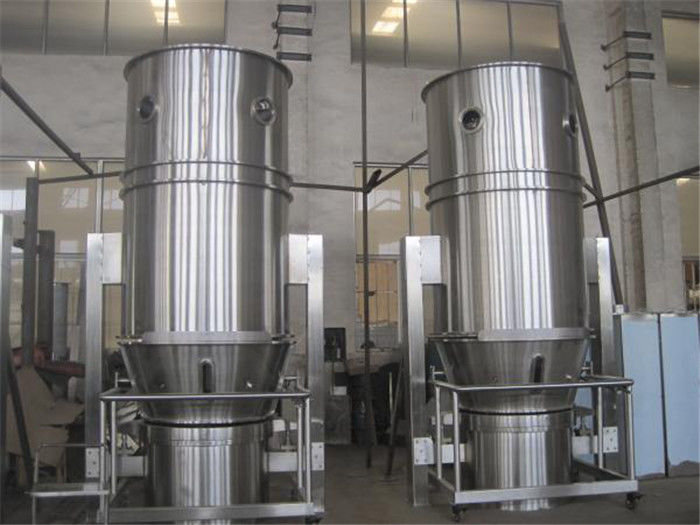

1.5m3/min 6200mm FG-Vloeibaar gemaakt Verticaal - beddroger

FG (Vloeibaar Beddroger) (FBD Droger)/Verticale Farmaceutische Vloeibaar Bed Drogende Machine (Vloeibaar Bed Drogende Machine)

Algemene beschrijving

Vloeibaar gemaakt - bed het drogen kan in de volledige poederverwerkende industrie worden gebruikt. In de farmaceutische industrie, heeft deze innovatieve methode het tijdrovende dienblad vervangen die lang geleden drogen: Het het drogen proces met vloeibaar gemaakt - bed het drogen vermindert de droogtijd in de droogoven door ongeveer twintig keer. Bovendien vloeibaar gemaakt - bed het drogen verstrekt gecontroleerde en eenvormige het drogen voorwaarden in vergelijking met het ongelijke drogen in dienbladen.

Productdetails:

Technische parameters

Nota's:

Temperatuur: Regelbaar van omringend aan 120℃;

Inzamelingstarief: > 99%

Tijd van verrichting: 15~30min (hangt van materiaal af)

                       Inhoud van eindproduct: ~ 0,2%

                       Lawaai: ≤75dB

Principe:

De verse lucht wordt gefiltreerd door de twee of drie filters en ingaat dan het verwarmingssysteem om te verwarmen. Na verwarmd, gaat de hete lucht in de drogende kamer binnen en blaast - omhoog het materiaal in de kom van FBD en laat het materiaal in doorstromingsvoorwaarden. Tijdens deze periode, is het materiaal droog. Wanneer de klanten de machine gebruiken, kunnen zij de procedure en de parameters volgens de procesvereisten plaatsen, en beginnen dan de machine.

Fg-B fluid-bed de droger en FBG worden de droger van het de weerstands vloeibare bed van de 2 barschok algemeen voor poeder gebruikt en deeltjes die in geneesmiddel, voedsel, voer, de chemische industrieën drogen. Vloeibaar gemaakt - het bed is een bed van vaste deeltjes met een stroom van lucht die omhoog door de deeltjes aan een tarief overgaan groot genoeg om hen in beweging te brengen. Als luchtreizen door het deeltjesbed, gedragen de deeltjes zich als gekookt water. De actieve motie leidt tot het potentieel voor zich het betere mengen en vloeit een isothermisch bezit voort. Bij vloeibaar gemaakt borrelen - bed, geen temperatuurgradiënt er bestaat binnen de massa van de vloeibaar gemaakte deeltjes. Omdat de temperatuur en het volume van de lucht precies kunnen worden aangepast, bereikt het proces snelle hitteoverdracht die het efficiënt maken zeer, nog zacht op het product.

De structuur van de installatie:

1. INHAM AHU

De inham AHU bestaat uit Primaire filter (G4), Postfilter (F8), hoog rendementfilter (H13) en verwarmer met nauwkeurige temperatuurcontrole. De stroom van de inhamlucht, de snelheid en de druk zijn veranderlijk en controleerbaar. Voor de verwarmer, kan het etc. stoomradiator, elektroverwarmer, gasoven zijn.

2. HOOFDlichaamsstructuur

De hoofdlichaamsstructuur bestaat uit bodemkom, beweegbare productkom met karretje, vloeibaar gemaakte kamer, expansievat/filterhuisvesting. De bodemkom, de productcontainer en de vloeibaar gemaakte kamer zijn opblaasbare die siliciumpakking met de inspectiesensor van de kompreslucht wordt verzegeld het betrouwbare verzegelen te verzekeren.

3. PRODUCTfilter

De dubbele gestructureerde zakfilter in twee stukken (voor het geval dat verzoek, het beschikbare roestvrij staal de filter) opblaasbare die siliciumpakking tussen de expansievat binnenoppervlakten wordt verzegeld met de inspectiesensor van de kompreslucht zijn het betrouwbare verzegelen te verzekeren. Een stofsensor wordt opgezet op de uitlaat door buizen leidend en van controlesysteem met elkaar verbonden om de productveiligheid tijdens verwerkingsstadium te beveiligen.

4. UITLAAT AHU

De ontworpen de inzamelingsfilter van het uitlaatstof is milieuvriendelijk.

Eigenschap:

De structuur van doorstromingsbed is van rond om dode hoek te vermijden. Binnen de vultrechter is er een het bewegen apparaat om agglomeratie van grondstof te vermijden en het vormen van kanaal van stroom. De korrel wordt gelost door de methode om zich om te keren. Het is zeer geschikt en volledig. Het geloste systeem kan als verzoek worden ontworpen.

Het wordt in werking gesteld bij de voorwaarden van negatieve druk en verbinding. De lucht wordt gefiltreerd. Daarom is het eenvoudig en geschikt in verrichting voor het schoonmaken. Het is een ideaal materiaal dat in overeenstemming met de vereisten van GMP is.

Voor de de nevelkorreling van procesvarianten, de nevelagglomeratie of de neveldeklaag, zou men moeten opmerken dat niet alleen de vochtigheid moet verdampen tot het een bepaalde restwaarde heeft bereikt, maar ook dat het drogen tijdens het volledige nevelproces plaatsvindt. De te hoge temperaturen van de inhamlucht kunnen tot ontoereikende vloeibare bruggen leiden, instable korrel structuren of het niet homogene kijken films.

Vloeibaar bed om snelle hittetransmissie van middel te bereiken.

Toepassingen:

De machine wordt hoofdzakelijk gebruikt voor het drogen van poeder of korrels van geneesmiddel, levensmiddel, chemisch product en een andere industrieën.

Facultatieve punten:

1. het POEDERexplosie van 2Bar &10Bar

2bar en 10bar poederen explosiebestendig ontwerp zijn verkiesbaar om de exploitant, materiaal en milieuveiligheid met betrouwbaar aan de grond zettend apparaat te verzekeren.

2. Product die door de opheffende machine laden

Product die door vacuüm de de 3.Through-muur van de overdrachtmachine structuur voor de machine op verzoek laden in

De grafiek van de processtroom

Vloeibaar Beddroger voor Geneesmiddelen
