Van de de Thee Industriële Koffie van EAC Onmiddellijke de Neveldroger met het Systeem van de Hitteterugwinning

Productomschrijving

Onmiddellijke Theeproductielijn

BESCHRIJVING

De Onmiddellijke de Theeproductielijn van XIANDAO (Onmiddellijke zwarte theeproductielijn) heeft hoogte - kwaliteitsprestaties.
De trekker met drie of vier extractietanks in zal ernstig afzetoplossing met stevige inhoud van rond 6-12% geven. Deze oplossing bevat binnen één of andere vezel. Dan zal de schijfseparator de vezel scheiden.
Als de koude in water oplosbare onmiddellijke thee wordt vereist, zal de schijfseparator ook de meeste theeolie scheiden. Hang van de eisen van de klant af; het zou afzonderlijk één schijfseparator voor dubbele toepassing (twee fasen en drie fasenscheiding) of twee schijfseparators kunnen zijn.
De gescheiden oplossing zal dan geconcentreerd worden door de evaporator. De stevige inhoud na evaporator is normaal rond 30-45% (hangt van het type van thee af).
De geconcentreerde thee zal dan in theepoeder met de neveldroger droog zijn. De droger van de druknevel zal groter deeltje, en onmiddellijke oplosbare thee geven.
Als de vereiste productgrootte groter is, zoals 1 of 2 mm, wordt een vloeibaar bedgranulator op verzoek verstrekt.

Beschrijving van de Installatie

ⅰ. Extractietank
Onze extractietank is wijd toepasselijk voor farmaceutisch, gezond voedsel, onmiddellijke dranken, en de chemische industrieën. Ons speciaal ontwerp verstrekt hoge het werk efficiency, en geschikte verrichting. Van WIP (was op zijn plaats) de sectie is op verzoek beschikbaar.
Met multi-eenheden extractietanks in reeks, konden wij het semi-continuous extractieprocédé hebben, en halen de meeste ingrediënten uit de grondstof.
Wat speciale thee vereist speciaal ontwerp om het aroma te behouden. Wij hebben het ontwerp om het aroma te halen en het te scheiden voor verder proces.

ⅱ. Schijfseparator (dubbele toepassingen)

De schijfseparator is een soort reinigingsmateriaal in de biotechnologie, het geneesmiddel, het pigment, het levensmiddel, de olie, de petrochemische stof, en de zuivelindustrieën wordt gebruikt het mengsel van „vloeistof te scheiden die -- vloeistof en vaste-vloeibare stof“ in verschillend aandeel.
Er zijn zeer lage percentagevezels of as in het uittreksel. Het eindproduct zou ervoor zorgen opgeloste 100% kunnen zijn, stellen wij schijfseparator voor om de onzuiverheden te nemen.
Om koude in water oplosbare thee te maken, zouden wij de theeolie ook moeten scheiden. Het zou één separator om de olie en de onoplosbare onzuiverheden afzonderlijk te scheiden, of twee separators kunnen zijn. Één of andere klant vereist ook verdere separator om de theeolie te raffineren.

ⅲ. Concentrator

Meertrappige Vacuümconcentrator

Wij stellen evaporator van de multi-gevolgen normaal de dalende film voor om het uittreksel vóór neveldroger te concentreren. Het bespaart energie door de stoom herhaaldelijk te gebruiken. De het condenseren hitte kan ook worden teruggekregen, als de damp van het vooreffect aan hogere druk wordt samengeperst. De verzadigde stoomtemperatuur die aan de druk beantwoorden is ook hoger en de damp kan voor het verwarmen worden opnieuw gebruikt. De compressor van de stoomwolkdamp wordt gebruikt onder dit principe.
De straalcompressor wordt in werking gesteld bij een zeer hoge snelheid en heeft geen beweegbare delen. De structuur is eenvoudig en de betrouwbare verrichting.
Elk effect van falling-film evaporator heeft een hoger distributiesysteem. De vloeibare stromen naar beneden in elke buis die uniform, een cilindrische holle dunne vloeibare laag vormen, de dampen stromen axiaal naar beneden.
Het geconcentreerde product wordt gescheiden van de dampen in twee stappen, ten eerste aan het lagere eind door ernst, en ten tweede door een hoge efficiënte cycloonseparator. De schone dampen worden dan gebruikt om het volgende effect te verwarmen, of gecondenseerd (laatste effect).
Daar ook het bevriezen concentrators. Maar de poederconsumptie is zeer hoog, zodat is de toepassing niet breed.

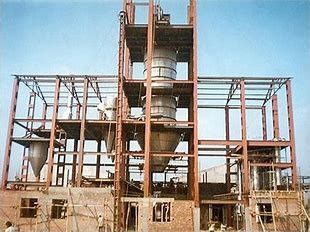

ⅳ. Neveldroger
Om goede oplosbaarheid te hebben, stellen wij normaal de droger van de druknevel voor deze toepassing voor.
De geconcentreerde oplossing zou moeten in de droogtoren door hoge druk homogeniserende pomp worden gevoed, en dan in fijne parels worden bespoten. De gefiltreerde en verwarmde luchtstromen in de droogtoren door hete luchtverdelers, zullen en de vloeibare fijne parels zeer snel drogen. Het droge product zal bij de bodem van de neveldroger, en boetes worden verzameld die in de cyclonen moeten worden verzameld.
Ons speciaal ontwerp zal de kwaliteit van het product waarborgen en zal het energieverbruik verminderen.

Maar als u het onmiddellijke product van de korrelthee wilt krijgen, dan zouden wij sterk de PFSD-Vloeibaar gemaakte Reeks Meertrappige Precisie - de Droger adviseren van de bednevel (Ononderbroken Productie).

Pfsd-760 Reeks Meertrappige Precisie Vloeibaar gemaakte - de Droger van de bednevel

(Ononderbroken Productie).

Ook is de volgende FL-Granulator van het Reeks Vloeibare Bed (Kleine GrootteGegroepeerde productie) voor de keus van gebruikers.

Vloeibaar bedgranulator:

Wanneer de grotere grootte van het productdeeltje wordt vereist, stellen wij vloeibaar bedgranulator voor die deeltjes rond 1 tot 2 mm kon veroorzaken.

In de granulator, zuiver onmiddellijk theepoeder wordt geladen in een productcontainer, en wordt vloeibaar gemaakt door de verwarmde en gefiltreerde lucht. Het vloeibare theeuittreksel of een ander aroma wordt op de vloeibaar gemaakte bevoegdheid bespoten om korrels te maken.

ⅴ. Het systeem van de hitteterugwinning
Brouw theebladen zou kunnen als brandstof van het systeem worden gebruikt. Maar origineel brouwt theebladen is nat, niet gemakkelijk om worden verbrand. Zo drukken wij de theebladen eerst, en gebruiken dan de hete lucht van de droogtoren en de hitte van rookgas om de theebladen vóór voer hen aan hete luchtoven of boiler te drogen.
ⅵ. Andere delen
Om de regelmatig geleide installatie te hebben, vormen wij sommige sedimentatietanks, ook buffertanks, en andere opslagtanks voor het systeem.
Van WIP (Was op zijn plaats) wordt het systeem op verzoek verstrekt.


Algemene stroomgrafiek:
