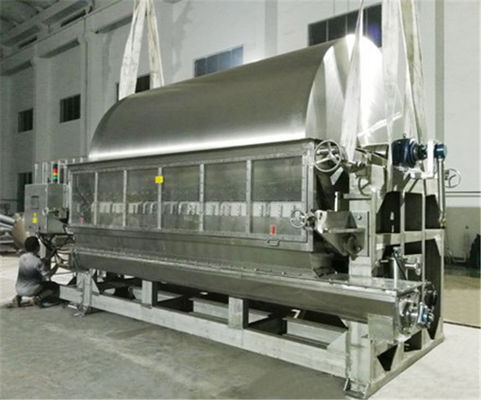

630kg/h Hg tuimelt Geleidingsdroger met Scrapper

Productomschrijving

HG-REEKStrommel DRYER/TUMBLE DRYER/CYLINDRER-DROGER/FLAKER MET SCRAPPER

Productvoorwoord:

Hg-de Droger van de Reekstrommel is een soort roterend ononderbroken drogend materiaal met interne het verwarmen leiden-stijl. Bepaalde dikte van materialenfilm maakt aan de trommel van materieel vloeibaar schip vast onder de trommel. De hitte wordt overgebracht naar de interne muur van de cilinder door pijpen en dan naar de externe muur en naar materialenfilm, om de vochtigheid in materialenfilm te verdampen om materialen te drogen. De droge producten worden dan door het blad afgeschraapt dat op de oppervlakte van de cilinder wordt gepast, daling neer aan de spiraalvormige transportband onder het blad, en vervoerd, verzameld en ingepakt.

Productdetails:

Technische beschrijving:

Nota's:

Ons bedrijf veroorzaakt twee categorieën van de droger van de trommelschraper: enige cilinder en dubbel cilindertype. Wij kunnen dubbel-cilinderdroger met hogere materiële voeder in termen van verzoek van klant ook ontwerpen.

De het werk principes:

De trommeldroger is een soort ononderbroken drogend materiaal door stoom het beklede verwarmen. Het roterende cilinderlichaam is verbonden aan een bepaalde dikte van de vloeibare grondstoffenfilm door de materiële tank die in het lagere deel wordt geplaatst. De zinnige hitte (Stoom) wordt overgegaan door de buizen aan de binnen en buitenmuur van de trommelorganismen, en aan de vloeibare grondstoffenfilm dan geleid, zodat het vochtgehalte van de grondstof snel is verdampt en de deegreactie voorkomt. Met de ononderbroken omwenteling van de trommelorganismen, definitief is het materiaal volledig droog en het het kleven proces verwezenlijkt.

De volledig droge producten worden geschaafd van het roterende cilinderlichaam door de schrapers die in de oppervlakten van trommelslichaam worden geïnstalleerd, en die dan in de schroeftransportband bij de bodem van de schrapers worden verzameld. Op het lossingseind van schroeftransportband, wordt een verpletterend apparaat geplaatst. Na wordt verpletterd en vlok is de producten aan

vervoerd aan de schone ruimte voor het wegen en verpakking. Op dit punt, het verwezenlijken het drogen en het kleven proces.

Eigenschappen

1. Hoge thermische efficiency. Het principe van hitteoverdracht van de cilinderdroger is hittegeleiding waarvan leidend het leiden in gehele verrichtingscirkel identiek houdt. Behalve hittedissipatie van einddekking en stralingsverlies, kan al hitte voor verdamping van natte materialen op de muur van de cilinder worden gebruikt. De thermische efficiency kan 80%-90% bereiken.

2. Grote verrichtingselasticiteit en brede toepassing. Diverse het drogen factoren van de cilinderdroger kunnen, zoals dichtheid worden aangepast van het voeden van materialen/dikte van materiële film, temperatuur van het verwarmen van middel, die snelheid van de cilinder enz. roteren. Welke het drogen snelheid van de cilinderdroger kan veranderen. Aangezien deze factoren geen interrelatie elkaar hebben, bewerkstelligt het groot gemak om verrichting te drogen, en maakt het van toepassing op het drogen van diverse materialen en aan verschillend vereiste van productie te voldoen.

3. Korte het drogen periode. De het drogen periode van materialen is normaal 10 tot 15 tweede, zodat is het geschikt voor warmtegevoelige materialen. Het kan ook op minder drukvoorwaarde worden geopereerd als het in vacuüm wordt gezet.

4. Snel het drogen tarief. Aangezien de film van materialen die op de muur van de cilinder met een laag worden bedekt zeer dun is. Normaal, is de dikte 0,3 tot 1.5mm, plus richtingen van hitte en massa is overbrengen identiek, kan de verdampingssterkte op de oppervlakte van de film bij 30-70kg houden. H2o/m2

Waaier van toepassing

Het is geschikt om vloeibare grondstoffen of dikke vloeistof in de chemische industrie, de verfstofindustrie, de farmaceutische industrie etc. te drogen, voedingsmiddelenindustrie, de metallurgieindustrie.

De eisen ten aanzien van Trommel/tuimelen Cilinderdroger met schraper

Gezien de specifieke situatie van het bedrijf, maken wij hierbij de volgende vereisten aan het ontwerp van ons cliëntbedrijf:

1. Het is noodzakelijk dat stofverwijdering en van de geurverwijdering het apparaat zou moeten worden geschikt (plus nat gaszuiveraarapparaat);

2. Geen primaire en middenefficiencyfilters worden toegevoegd aan de luchtinham;

3. De brander selecteerde Italiaanse Riyadh merkproducten;

4. Om met materieel het voeden apparaat die (schroeftransportband gebruiken) worden uitgerust;

5. Het boilerstaal wordt gebruikt voor het verbrandingsdeel, en het roestvrije staal wordt gebruikt voor het in-contact deel van het machinehoofd en de trommel, en kan het koolstofstaal voor andere delen worden gebruikt;

6. De cilinder wordt ontworpen om in conformiteit met cliënt-specifieke eisen (zoals 1,4 * 14m en enz.) te zijn;

7. Voeg binnen het verpletteren en het bewegen apparaat toe om agglomeratie van materialen (door schacht) te verhinderen;

8. De distributiemaalmachine zou op de plaats waar het materiaal het materiaal door de schroeftransportband ingaat, zoals samendrukking het bulkmateriaal in stroken moeten worden geïnstalleerd voor het gemakkelijke drogen.

9. Het materiaal heeft een basis en een brander.

10. Ons bedrijf verstrekt slechts materiaalstichting, die van het verbinden van elektriciteit en water met de installatie de oorzaak is.

Stroomgrafiek:

Schets van de structuur van de trommeldroger:

Van zijn eigenschap, kan het in twee types worden verdeeld: enige cilinder en dubbel-cilinder. Anders kan het ook in twee types volgens de verrichtingsdruk worden verdeeld: normaal druk en decompressietype.
