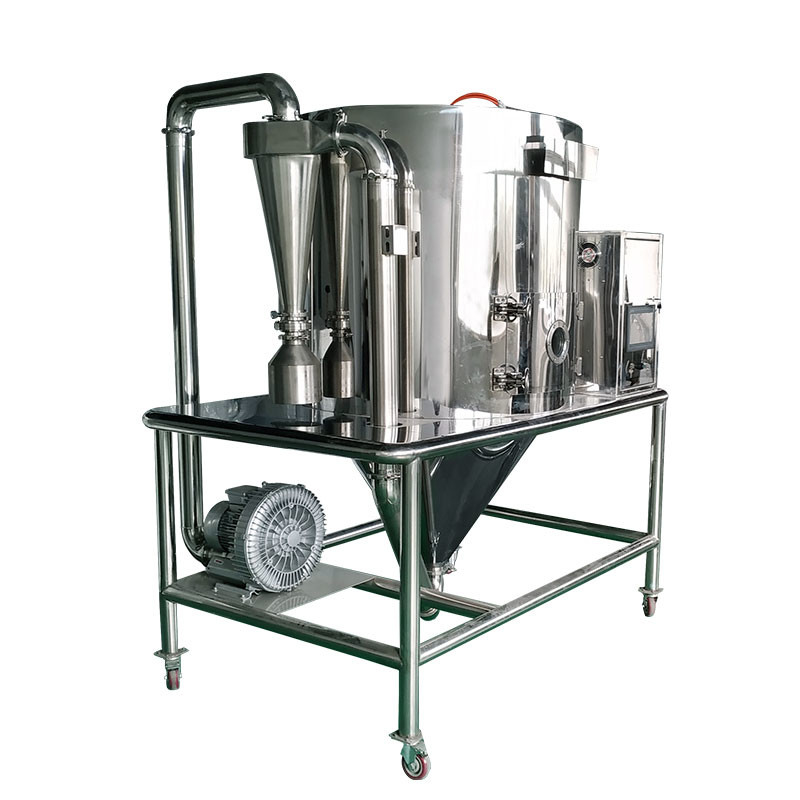

3 kg/u laboratoriumschaal sproeidroger laboratoriumformaat kleine voetafdruk

Productomschrijving

1.Productnaam:Sproeidroger op laboratoriumschaal / testcentrum / proeftestfaciliteiten / testcentrum voor sproeidrogers / service-sproeidroger / monster-sproeidroger





2.Productdetails



De Object voorSproeidroger voorde rechtszaak tEst

Deze proefproef is bedoeld om een ​​belangrijke basis te bieden voor het verkrijgen van de technische parameters voor het ontwerp van grootschalige installaties.Twee partijen moeten samenwerken via noodzakelijke technische onderhandelingen om de geoptimaliseerde proef-testoplossing ter plaatse te verkrijgen.Op basis van het bereiken van overeenstemming tussen twee partijen zal de test officieel worden uitgevoerd.Wij heten u van harte welkom om de grondstof te brengen om te testen in ons testcentrum.







Technische vertrouwelijkheid:

Drie partijen zijn verantwoordelijk voor de vertrouwelijkheid van hun producten en technologische prestaties (dwz IPR of patent), maar de relevante technische gegevens die tijdens het testproces worden gegenereerd, hebben beide partijen de verplichting en verantwoordelijkheid om deze strikt voor elkaar te bewaren.In ieder geval mogen beide partijen geen informatie of gegevens verstrekken aan een derde partij.



Op dit moment heeft ons bedrijf in feite een grootschalig testcentrum gebouwd.Alle testfaciliteiten van dit testcentrum zijn ontworpen en vervaardigd volgens de vereisten van configuratie op hoog niveau en hoge precisie in de belangrijkste industriële toepassingsgebieden.De hulpfaciliteiten van de verschillende testfaciliteiten zijn volledig ingericht en hun ontwerpconcept is nieuw en uniek, tegelijkertijd hebben ze een verscheidenheid aan geavanceerde en flexibele functies en hebben ze een breed scala aan toepassingen;





De configuratie van het besturingssysteem heeft ongeëvenaarde technische voordelen, waardoor het krachtige potentieel van moderne industriële automatiseringsbesturingssysteemtechnologie vrijkomt, wat wordt weerspiegeld in: Het bedieningspaneel heeft een hoogwaardige/geavanceerde visuele mens-machine intelligente besturingsinterface, die uitstekende professionele industriële procesbesturingselementen; de belangrijkste gebruikte elektrische componenten zijn bekende merkproducten die voldoen aan de internationale eersteklas productkwaliteitsnormen, en ze worden gekenmerkt door een gevoelige instrumentrespons, hoge regelprecisie, stabiele productprestaties, uitstekende afwerking, gemakkelijke bediening, enz. die volledig in staat zijn om een ​​veilige en betrouwbare productie en werking van de volledige apparatuur in een normale werkomgeving te garanderen.





Inleiding tot de belangrijksteplanten/faciliteitenvan het testcentrum



1. Laboratoriumsproeidroger



Productbeschrijvingen



Het sproeidroogtestmodel van het merk "XIANDAO" op laboratoriumschaal is het eerste product in China.Sinds de oprichting/start in de jaren 80 heeft het een unieke geschiedenis van succes gekend.Er zijn bijna 250 eenheden/sets geleverd voor gebruik in universiteiten, onderzoekscentra, onderzoeksinstituten en poederproductiefaciliteiten in binnen- en buitenland.



Vanwege de grote flexibiliteit, het gemak, de uitvoerbaarheid, het moderne ontwerp en het feit dat het verschillende niveaus van controlesystemen heeft, kan het laboratoriumformaatmodel voldoen aan de groeiende eisen van verschillende niveaus van gebruikers voor laboratoriumdroging.



Bovendien is sproeidrogen een uniek droogproces met zowel deeltjesvorming als drogen, waarbij de poedereigenschappen constant kunnen worden gehouden door continu te werken.De juiste selectie van de verstuiver en de parameters van de werkingsvariabelen zijn van uiterst belang voor het bereiken van optimale bedrijfsomstandigheden en eersteklas poedervariëteiten/-categorieën.





BYP-12 Lab-formaat sproeidroger met gesloten cyclus



Toepassingsgebied



1. Niet-oxidekeramiek (Aen, Si3N4, enz.), Harde legering, hoogwaardige batterijmeter, enz.

2. Aromamateriaal, gezondheidsproducten.

3. Geneesmiddel, vitamine, biologische medicijnen.

4. Kunsthars, paraffinewas.



MSD-8 Laboratoriumschaal Multifunctionele precisie farmaceutische sproeidroger



Productbeschrijvingen



◆ "XianDao" sproeidroger heeft een uniek succes genoten sinds het voor het eerst werd geïntroduceerd bij onze klanten.meer dan 200 eenheden zijn geleverd aan universiteiten, onderzoekscentra en gespecialiseerde poederproductiefaciliteiten over de hele wereld.

◆ Het is geïntroduceerd om te voldoen aan de toenemende vraag naar een meer flexibele, betrouwbare, moderne en gebruiksvriendelijke laboratoriumdroger met verschillende niveaus van besturingssystemen.

◆ Sproeidrogen is een uniek droogproces waarbij zowel deeltjesvorming als drogen betrokken zijn.De poedereigenschappen kunnen worden gecontroleerd en de poedereigenschappen kunnen worden behouden.Constante

tijdens een continue operatie.De keuze en werking van de verstuiver is van uiterst belang voor het bereiken van een optimum.



1. Uitrusting van hoogwaardig AISI316 roestvrij staal, de gehele sproeidroogapparatuur ontwerpt mooie, vloeiende lijnen, uitstekende afwerking, redelijke lay-out

2. Vernevelingsmethode met drie soorten opties: centrifugaal, twee vloeistofsproeiers bovenaan, twee bodemspuitvloeistof, geschikt voor de productie van producten met verschillende specificaties;

3. Hete luchtkamer verwijderbare reiniging, eenvoudige bediening, laag geluidsniveau;

4. En de materiële contactdelen zijn snel structureel ontwerp, gemakkelijke demontage, gemakkelijk schoon te maken, hygiënische eis;

5. HMI met behulp van PLC-besturing, u kunt direct de inlaattemperatuur, uitlaattemperatuur, voedingssnelheid, data-acquisitie, opname, afdrukken en procesbewaking en -regeling instellen.

Model LPG-8 Proefsproeidroger



De standaard roterende sproeidroger kan de oplossing, emulsie, suspensie en pastamaterialen direct in poederproducten sproeidrogen.Het heeft de kenmerken van een hoge droogsnelheid, hoge efficiëntie en weinig procedures.Het kan de kleur, geur en smaak van het materiaal behouden.Het droge poeder heeft een goede oplosbaarheid, hoge zuiverheid, goede werkomgeving en implementeert in principe automatische werking.Deze machine wordt veel gebruikt in de chemische, petrochemische, metallurgie-, voedsel-, medicijnen-, bouw-, keramiek-, bosbouw- en chemische industrie.Daarnaast kan de apparatuur ook speciale materialen zoals polyethyleenwas, biologische pesticiden en samengestelde meststoffen na verhitting en smelten koelen en pelletiseren.



Belangrijkste technische parameters:

Max.vochtverdampingscapaciteit: 3kgs/h

Inlaattemperatuur: 120 ~ 300 ℃ of zo (instelbaar volgens de karakters van het materiaal)

Uitlaattemperatuur: 80 ℃ ~ 100 ℃ (instelbaar op de karakters van het materiaal)

Totaal uitgerust vermogen: 12KW

CSD-30PbeslissingCeriekSbiddenDdroger



Algemene beschrijving:



Het hele proces vereist geen handmatige verwerking.

◆ De sproeidroger voor precisiekeramiek is een nieuwe generatie sproeidroger.Het is een geüpgraded product gelanceerd door de technici van ons bedrijf door middel van technologische innovatie op basis van het LPG-model.De machine heeft de kenmerken van een kleine voetafdruk, eenvoudige bediening en betrouwbare werking, en kan poeder bereiden met een goede bolvorm en uniforme deeltjesgrootteverdeling, zodat het de dichtheid van het geperste product aanzienlijk kan verhogen.

◆ De superioriteit en bruikbaarheid van deze serie modellen bieden noodzakelijke voorwaarden voor wetenschappelijke onderzoekseenheden om fijn keramiek en nieuwe materialen te produceren.Op dit moment hebben we met succes zirkoniumoxide, aluminiumoxide, zinkoxide, PTC, siliciumcarbide, siliciumnitride, lithiumbatterijmaterialen en andere industrieën gebruikt en hebben we unanieme lof van gebruikers gewonnen.



Technologie voordelen:



● Goedkeuring van nieuwe M-type verstuiver, die als volgt wordt gekenmerkt:

① Kan uitstekend vrij stromend bolvormig poeder krijgen;

② Kan poeder produceren met een uniforme deeltjesgrootteverdeling;

③ Stortingsbedrag daalt in raaklijn;

④ De gemiddelde deeltjesgrootte van het product kan worden aangepast.

● Low-cap-type uitlaatconstructie ontworpen om ervoor te zorgen dat de meeste poeders worden verzameld op de bodem van de droogtoren, slechts een kleine hoeveelheid poeder in de cycloonscheider of zakkenfilter, waardoor het stressniveau bij gas-vaste stofscheiding aanzienlijk wordt verminderd van de post-stage stofafscheider.

● Het verwarmingssysteem maakt gebruik van niet-oxiderende verwarmingsbuisfittingen.De lucht die de droogkamer binnenkomt, wordt gefilterd door middel van drietrapszuivering: primaire efficiëntie, tussenliggende efficiëntie en hoge-temperatuur hoge efficiëntie, en het zuiveringsniveau bereikt meer dan honderdduizend.Voorkom dat externe onzuiverheden in het product worden gemengd en de nabewerkingsprocedures zoals vormen en sinteren van het product beïnvloeden.



LSD-1500 laboratorium sproeidroger



1. Voor de productie van machines kunnen met gasverbrandingsproducten de effectieve thermische ontleding worden bevorderd.

2. Het kan pyrolyse-apparaat spuiten om de productieschaal te bereiken.

3. Een speciale keramische ovenkernbuis, indirecte verwarming door de elektrische verwarmer.

4. In de oventemperatuur van ongeveer 600 ~ 900 ℃ onder de bedrijfsomstandigheden.

5. Over het algemeen is de ideale manier om een ​​hoge snelheid centrifugaal vernevelingsapparaat te gebruiken, maar u kunt ook kiezen voor de tweede oplossing en de verneveling van de slurryvloeistof.

6. Compacte, kleine voetafdruk;eenvoudig in gebruik, hoog rendement.



Spray Pyrolyse Apparaat (Spray Heat Reactor)



Werkprincipe voorSpray Heat Reactor-methode



Een methode om de gemengde voeding (zoals een metaalzoutoplossing) in een oven op hoge temperatuur te vernevelen en deze onmiddellijk thermische ontleding, reactie, synthese of calcineren/sinteren te laten ondergaan om een ​​poederachtig product (meestal metaaloxidepoeder) te verkrijgen.





Functies voor hoge temperaturenSpray Pyrolyse



1. Synthese van een systeem met meerdere componenten, zelfs wanneer de deeltjes micronproducten kunnen zijn.

2. Kan de hoeveelheid toegevoegde ingrediënten gelijkmatig worden verspreid in de grondstoffen.

3. Vergeleken met de poedermengmethode om onzuiverheden minder mechanisch te mengen.

4. Poederproducten in oppervlakteactiviteit, gemakkelijk te sinteren.





Kenmerken van de plant:



1. voor de productie van een machine, met gasverbrandingsproducten kunnen de effectieve thermische ontleding worden bevorderd.

2. kan pyrolyse-apparaat spuiten om de productieschaal te bereiken.

3. een speciale keramische ovenkernbuis, indirecte verwarming door de elektrische verwarmer.

4. in de oventemperatuur van ongeveer 600 ~ 900 ℃ onder de bedrijfsomstandigheden.

5. in het algemeen is de ideale manier om een ​​hoge snelheid centrifugaal verstuivingstype spuitapparaat te gebruiken, maar kan ook de tweede oplossing en de verneveling van de slurry-vloeistofmondstuk kiezen.

6. compacte, kleine voetafdruk;eenvoudige bediening, hoog thermisch rendement.





2. Pilootmaat Model BYP-20-serie sproeidroger met gesloten cyclusvoortestendoel:



Model BYP-20-serie sproeidroger met gesloten cyclus



1. Het kan voorkomen dat de producten oxideren en de kwaliteit van producten verbeteren.

2. Het is gemakkelijk om de stofvrije en aseptische werking te realiseren.

3. Het kan het oplosmiddel in de materiële vloeistof terugwinnen.

4. Het kan het behoud van geurige samenstelling verbeteren.

5. Het kan de brandbare materiële vloeistof drogen of de koelgranulering uitvoeren.

6. Het kan het materiaal drogen met een sterke hittegevoeligheid.

7. Het kan de minder openbare gevaren of geen openbare gevaren realiseren.

8. Het kan het ontgeuringsapparaat weglaten.

9. Het kan de droogte bij lage temperatuur onder 100 graden Celsius realiseren.



De definitie van sproeidroger met gesloten cyclus



◆ De sproeidroger met gesloten cyclus in de droogkamer wordt verzegeld in de neveldruppeltjes, gedispergeerd vast tot vloeibaar en heet medium (stikstof N2) werd gedroogd druppelmethode van

poeder producten.Geatomiseerd door roterende verstuiver of een mondstukverstuiver om te bereiken, kan het drogen van druppels worden aangepast door de temperatuur of de stroom van het te regelen warmtemedium,

verdamping van het terug te winnen oplosmiddel door de condensatie-eenheid, na "verwijdering" en volledige "ontvochtiging" van de media werden zeer efficiënte filters en teruggevoerd naar de warmtewisselaar, en tenslotte gerecycleerd in het droogsysteem.

◆ Het succes van de vereisten voor sproeidrogen, wassen en koelen in een gesloten cyclus zal deel uitmaken van een nauwkeurige temperatuurregeling.Voor alcohol met een hoog kookpunt, in het algemeen koelwater of zout water, oplosmiddelen met een laag kookpunt zoals dichloormethaan, hexaan, aceton enz., moet u warmtewisseling van het compressiekoelsysteem gebruiken.





3.Sproeidroger op commerciële schaal:



Speciaal ontworpen multifunctionele PSD-50 Precision Farmaceutische sproeidroger

Nieuw gebouwde servicetoren voor opdrachtgever



Xiandao Company is een professionele fabriek gespecialiseerd in procesonderzoek, ontwerp en fabricage voor sproeidroger en wervelbedgranulator.

Binnenkort zullen we deze multifunctionele PSD-50 Precision Pharmaceutical-sproeidroger in het testcentrum plaatsen, alles om te voldoen aan het toenemende aantal testbehoeften van de meeste gebruikers in industriële toepassingsgebieden zoals farmaceutica, levensmiddelen, chemicaliën, nieuwe energie en nieuwe materialen.Natuurlijk zijn deze eisen voornamelijk geconcentreerd in de eisen van complexere productieprocessen, hogere productkwaliteit en hogere testoutput, die grotendeels de ontwikkelingstrend van de belangrijkste industrieën in de industriële toepassingen in de komende periode vertegenwoordigen.De ontwikkelingstrend is de windvaan van de ontwikkeling van de industrie geworden.



◆ Het bedrijf richt het speciale laboratorium op om de testservice voor klanten (tegen betaling) te bieden, en de verkregen technische gegevens zullen een belangrijke basis vormen voor het selecteren en ontwerpen voor de

grootschalige apparatuur.

◆ We zijn ook verantwoordelijk voor het leveren van de geoptimaliseerde fabrieksconfiguraties, modelselectie en ontwerp, en we begeleiden de klanten ook bij het uitvoeren van de installatie, het debuggen en trainen van de operators, en het geven van praktische bedieningservaringen.



ReferentieICPinterface van schakelkast voor een set pfPSDserie sproeidroger



Referentie-informatie over automatisering



Geavanceerd controlesysteem voor industriële automatisering



Het automatische besturingssysteem bestaat uit een PLC-controller, die de programmeerbare logische controller van SIEMENS van S7-315 2DP toepast, en gebaseerd op STEP 5.5-programmeersoftware, het starten en stoppen en vergrendelen van de installatie, PID-lusregeling en alarmering van procesparameters en enz. Kan gerealiseerd worden.Het besturingssysteem accepteert eerst de commando's van de operator en beoordeelt vervolgens of aan de logische voorwaarden van het procesprogramma zal worden voldaan volgens de verzamelde veldinformatie.Als voorwaarden zijn ingesteld, geeft het besturingsprogramma signalen in een specifieke volgorde af om allerlei soorten apparatuur in het besturingsproces te activeren of te sluiten.



De HMI-mens-machine-interface wordt geconfigureerd door SIEMENS' configuratiesoftware SIMATIC WinCC, die de werking, bewaking van de werkingsstatus, gegevensanalyse, opname en afdrukken van het besturingssysteem van de droogapparatuur realiseert.Het heeft de organische combinatie van veldapparatuur en personeel voltooid.Via de HMI kan de operator de commando's invoeren en verschillende procesparameters of formules invoeren om de productie van verschillende producten te voltooien. Tegelijkertijd kunnen we informatie krijgen over de status van het systeem.We kunnen ook informeren naar de huidige productie-informatie van het systeem, of de belangrijke recordgegevens van het historische productieproces traceren (informeren).Als er een abnormale situatie is, zal het systeem het alarmsignaal uitzenden.



De veldgegevens worden verzameld via S7-315 PLC en de verzamelde gegevens worden weergegeven en geregistreerd op de computer die de WinCC als configuratiesoftware gebruikt met behulp van de CP343-1-module via het TCP/IP-protocol.



De gegevens die in de PLC worden verzameld, worden ook via de industriële router (HUB) naar een externe computer gestuurd.



PLC-software en hostcomputersoftwareprogrammering passen de S88-programmastructuur en het modulaire ontwerp toe.



Volgens verschillende besturingsobjecten worden motorsjablonen (twee typen inclusief inverterbesturing en directe startbesturing) geschreven, inclusief klepmodules, analoge invoersjablonen, analoge uitvoersjablonen, PID-besturingslussjablonen enzovoort.



Met het oog op procesbeheersing wordt voor de programmering het GRAPH-blok van SIEMENS toegepast, waardoor het proces overzichtelijker wordt.



Het droogproces wordt verfijnd tot een aantal kleine processen (zoals koudbedrijf, warmbedrijf, waterbedrijf, materiaalbedrijf, drogen etc.).



Het doel van het automatische besturingssysteem is om de normale werking van de apparatuur te waarborgen en de stabiliteit van de productkwaliteit te bereiken door de belangrijke procesparameters van de sproeidroger te regelen en te bewaken.
