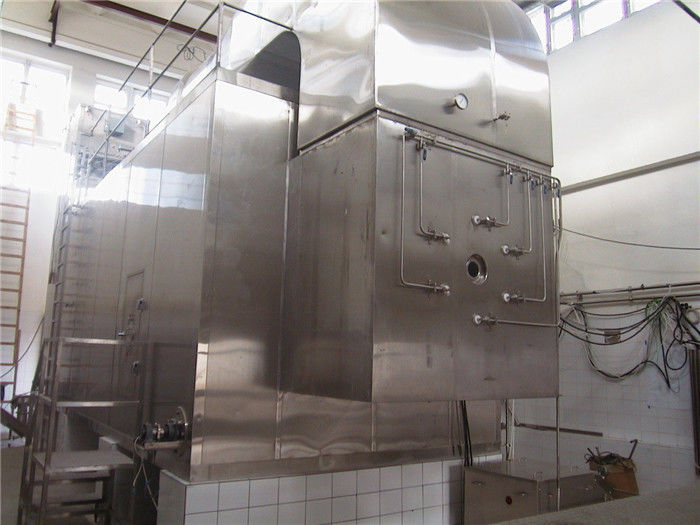

Gas die de Roterende Droge Machine van de Verstuivers Centrifugaalnevel verwarmen

Productomschrijving

CDD-ceramische de neveldroger van de reeksprecisie

Algemene beschrijving

• Nevel het drogen het proces kan bijna al vloeistof worden gebruikt die een continu proces voor de vrije stroom van poeder pompen. Het werk het principe is dat in de drogende kamer zal worden verwacht om in de vloeistof door de druppeltjes van de verstuiversmist te verspreiden, en dan zal verwarmd worden met hete lucht van deze druppeltjemethode van toegang tot producten, het volledige proces zonder hand behandeling.
• CDD-de droger van de Reeksnevel is een nieuwe generatie specifieke droger. Is ons technisch die personeel in de LPG-Modellen op technologische die innovaties worden gebaseerd door van producten worden geïntroduceerd te bevorderen. Deze machine heeft een kleine voetafdruk, eenvoudige verrichting, betrouwbare eigenschappen, en kan goede bolvormigheid, de distributie van de deeltjesgrootte voorbereiden van poeder, zodat kan de dichtheid en drukproducten beduidend verbeteren.
• CDD-Reeksmodellen en praktische voordelen voor de productie van fijne keramiek en wetenschappelijke onderzoekseenheden om de noodzakelijke voorwaarden voor nieuwe materialen te verstrekken. Momenteel, hebben wij zirconiumdioxyde, alumina, zinkoxide, PTC, siliciumcarbide, siliciumnitride, de materialen van de lithiumbatterij, enz. Succesvolle toepassing.

Goedkeuring van nieuwe m-Type verstuiver

De verstuiver heeft de volgende kenmerken:

●Hoge snelheids Elektrische roterende verstuiver, maximum draaiende snelheid 30,000rpm:

①Kan vrij bewegend poeder krijgen

②Kan uniform-verdeelde deeltjesgrootte krijgen

③Gehechtheid die in raaklijnlijn verminderen.

④De deeltjesgrootte is regelbaar door de roterende snelheid van het atomiseringswiel of samengeperste luchtdruk te veranderen.

●De structuur van de laag-GLB-typeuitlaat wordt ontworpen om ervoor te zorgen dat de meeste poeder bij de bodem van de droogtoren, slechts een kleine hoeveelheid poeder in de Cycloonseparator of de zakfilter werden verzameld, zoals zeer kan vermindert de druk in het gas-solid scheidingsproces van de stroomafwaartse stofcollector die.

●Het verwarmingssysteem gebruikt niet-oxydeert het verwarmen pijpmontage. De lucht die de drogende ruimte allen ingaan wordt gefiltreerd door 3 stadiumfiltratie met inbegrip van primaire, midden en op hoge temperatuur hoog rendementfilter, en het reinigingsniveau bereikt meer dan één honderdduizendrang. De externe onzuiverheden worden verhinderd in het product om de post-verwerkt procedures worden gemengd te beïnvloeden zoals het vormen en het sinteren van het product.

●De nieuwe collector van het impulsstof wordt speciaal gemaakt van een nieuwe generatie van geavanceerd het lamineren materiaal van Dupont (de V.S.). Dit golffilterelement heeft de kenmerken van groot het filtreren gebied, het geschikte schoonmaken, sterke mogelijkheid om opnieuw gebruikt te worden, goed antistatisch effect, en weerstand op hoge temperatuur. Tegelijkertijd, heeft het een significante terugwinningsefficiency voor de terugwinning van fijn poeder.

●Keurt de poeder-extractie pijpleiding snel-geïnstalleerde sanitaire pijpmontage (de binnen en buitenmuren van de pijpmontage zijn al die spiegel - wordt opgepoetst om poederaccumulatie in de pijpleiding te verhinderen) goed. De drogende ruimte is uitgerust met mangaten voor het schoonmaken en observatie en het beklimmen van ladders voor gemakkelijke demontage, het schoonmaken, en productvervanging.

●Vloeibare die pijp twee, in zowel het centrum van het kamerplafond als kegelkant wordt gevestigd van kamer. Kan hoogte behandelen - dichtheid of viscositeitsvoer.

●De schokbasis op de kegel wordt gebruikt om muurstorting te vermijden.

●De verse lucht zal door straalkachel worden verwarmd, en zal schoongemaakt worden door luchtfilter (F4, F9, H13)

●Hoog rendementcycloon: het opbrengen is over 98% voor ≥5μpowder.

●Het drogen het kamerontwerp omvat mangat, keurt de Poederpijpleiding sanitaire buizen goed

en de klemmen voor gemakkelijk handhaven en schoonmakend.

●Automatisering: keurt Siemens S7-1200 met 12 goed een ' kleurentouch screen.

• De betrouwbare koppeling kan mal-verrichting vermijden.
• De temperatuur van de inhamlucht wijst op, controleert, alarmeert, registreertoestel (TICAR);
• De temperatuur van de afzetlucht wijst op, controleert, alarmeert, registreertoestel (TICAR);
• De wijziging/de besparing van de receptenparameter in menu (voor diverse materialen)
• Roterende de frequentiecontrole van de verstuiverssnelheid;
• Vloeibare die pijp twee door de samengeperste lucht wordt gecontroleerd;
• Uitlaatventilator door convertor wordt gecontroleerd die
• De afzettemperatuur stond met voersnelheid in wisselwerking;
• Kamerdruk, verschildruk voor hoge efficiënte luchtfilter wijzen op, cycloon en bagfilter enz. die wijzen op.
• Inhamtemperatuur door SSR, afwijking binnen ±1℃ wordt gecontroleerd die.

Automatisering:

De temperatuur van de inhamlucht wijst op, controleert, alarmeert (TICA)

De temperatuur van de afzetlucht wijst op, controleert, alarmeert (TICA)

●De betrouwbare koppeling kan mal-verrichting vermijden

●Temperatuur digitaal-vertoning, alarm tijdens hoogte - lage temperatuur;

●Koppeling met straalkachel, en andere koppeling voor systeembescherming.

●Veiligheidsschakelaar opgezet op het verwarmen element.

●De afzettemperatuur stond met voersnelheid in wisselwerking;

●Inhamtemperatuur door SSR, afwijking binnen ±1℃ wordt gecontroleerd die

●Kamerdruk, verschildruk voor hoge efficiënte luchtfilter wijzen op, cycloon en zakfilter enz. die wijzen op.

Foto's van CDD-ceramische die de neveldroger van de reeksprecisie bij de cliëntplaats wordt genomen-LT. METAL CO., LTD:

4 reeksen CDD-35-r drogers van de precisie ceramische die nevel voor ITO-torens aan de plaats van de Gebruiker worden geleverd

Het systeem van de productinzameling

Leidingensystemen

4 reeksen CDD-35-r drogers van de precisie ceramische die nevel voor ITO-torens in gehele lijn worden geïnstalleerd

Voervoorbereiding/leveringssystemen

Halffabrikaten van CDD-ceramische de neveldroger van de reeksprecisie

Technische parameters:

※ De hoeveelheid waterverdamping is gebaseerd op de temperatuur van de hete luchtinham van 250°C en de afzettemperatuur van 100°C.

※ Het volgende is sommige soorten algemeen gebruikte ceramische nevel drogende machine voor u om te kiezen van, kunt u sommige verwante verbeteringen op de basis van diverse types ook maken:

CDD-na-installatie van de de neveldroger van de reeksprecisie de ceramische

Facultatieve Keus:

◆Dit soort volledig materiaal wordt vervaardigd gebaseerd op aangepast ontwerp. Niet verstrekken alle functionele eigenschappen alle ontwerpen. De daadwerkelijke configuratie zou overeenkomstig het contract of de ondertekende overeenkomst moeten worden gemaakt.

◆Voor de belangrijkste elektrocomponenten, hebben wij internationale merkkeuzen zoals ABB, Siemens of Schneider of anderen

◆Voor het materiaal voor de machine, etc. hebben wij keuzen op AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, koolstofstaal.

◆Voor het controlesysteem, etc. hebben wij keuzen op drukknop, PLC+HMI. Wij kunnen het controlesysteem ontwerpen zoals nodig.

◆Wij kunnen het explosiebestendige systeem voor onze die neveldroger ontwerpen op het verzoek van de klant wordt gebaseerd.

◆Voor het montagesysteem voor de neveldroger, kunnen wij het, zoals het voeden leveren

systeem, het pneumatische vervoeren systeem etc.

◆Voor het verwarmingssysteem voor de installatie, is het zeer flexibel. wij kunnen vormen.

het baseerde op de de plaatsvoorwaarden van de klant, zoals stoom, elektriciteit, gasoven etc., allemaal wij het kunnen ontwerpen om onze neveldroger aan te passen.

◆Als zonder verwarmingssysteem, kan het als koeler deeltjes met koellucht maken.

◆Volledig en professioneel R&D-materiaal, de wetenschappelijke en redelijke product testende diensten, de uitgebreide en diepgaande uitwisselingen van de productietechnologie, onderzoek en exploratiedienstenplatforms:

Het XKIANDAO-bedrijf kan klanten van diverse procestests en de diensten van de testcontrole in een reeks van laboratoria zoals YPG, LPG, PSD, BYP, PFSD, enz., en kleine proefschalen of zelfs een klein aantal productie-type proefbanken voorzien. Deze installaties hebben de haalbaarheid van de technische toepassing van vele reeksen van het nivelleren geverifieerd, de beste voorwaarden van het productieproces, bepaald en verstrekken steekproeven voor marktanalyse.

Berichten vóór orde:

◆Naam en fysische eigenschappen van voer: stevige inhoud (of watergehalte), viscositeit, oppervlaktespanning, PH waarde.

◆De poedercapaciteit na het drogen, toelaatbaar overblijvend watergehalte, deeltjesgrootte, toelaatbare temperatuur.

◆Productie, dagelijkse werkuren/verschuiving.

◆Beschikbare energie: de beschikbare, elektrische capaciteit van de stoomdruk, steenkool, olie, beschikbaar gas.

◆Controle-eisen: of de inham en afzettemperaturen moeten automatisch worden gecontroleerd.

◆De vereisten van de poederinzameling: of een zakval, en milieu installeren op uitlaatgas vereist.

◆Andere speciale vereisten.

De betaalde testende dienst:

Wij heten nieuwe en oude klanten welkom om volledig aan de openbare, uitvoerige en professionele vragenlijst te antwoorden-gebaseerd die op de Specificatie van Gebruikersvereisten (URS), door de verkoopafdeling van ons bedrijf tijdens de voorbereidingsperiode wordt gelanceerd voor marktonderzoek.

Het bedrijf kan het voor u op basis van de verschillende materiële kenmerken van gebruikers, verschillende het verwarmen wijzen, verschillende controle-eisen, verschillende outputeisen, verschillende productvoorwaarden, verschillende workshopregelingen, verschillende schoon-in-plaatsvereisten (CIP) ontwerpen, enz., om aan de behoeften van verschillende gebruikers te voldoen.

Allerlei experimentele machines zijn uitgerust in het bedrijf voor de test van gebruikers om de het drogen kenmerken te bevestigen. U wordt verwelkomd om aan ons bedrijf te komen voor het testen.
