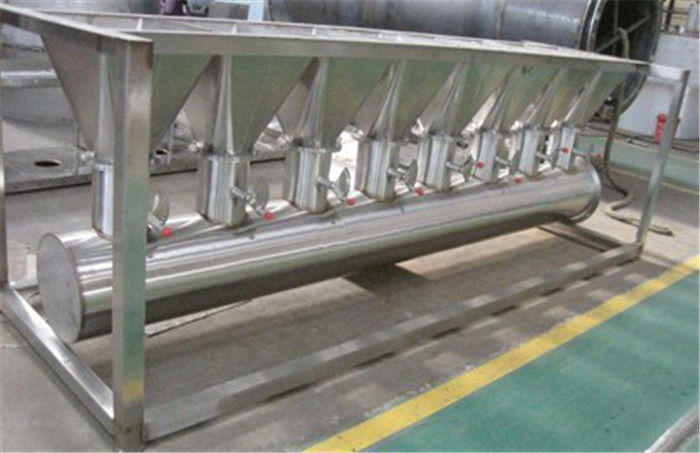

HMI-Droger van het Besturingselement Opdrachtknopsus304 XF de Horizontale Vloeibare Bed

Productomschrijving

XF horizontaal (Horizontale Vloeibaar Beddroger) (FBD)

Productomschrijving:

De horizontale vloeibaar gemaakte die - beddroger, ook als vloeibaar gemaakt wordt bekend - beddroger, hoofdzakelijk voor het drogen het losmaken wordt gebruikt poedert zich of korrelig materiaal. En het wordt wijd gewerkt als droger in de industrie. Dit apparaat is eenvoudig in structuur, stelt gemakshalve en heeft hoge thermische efficiency in werking. Het wordt wijd gebruikt in chemisch product, mijnbouw, geneeskunde, voedsel, korrelverwerking, voer, de industrie van de industriële en stadsbehandeling van afvalwater.

Na het gebruik en de verbetering van de meer dan 20 jaar, tegenwoordig, is het etc. een populair drogend apparaat op het gebied van geneesmiddel, chemisch product, levensmiddel, korrelverwerkende industrie geworden. Het bestaat etc. uit luchtfilter, vloeibaar bed, cycloonseparator, stofcollector, hoge snelheids centrifugaalventilator, controlekabinet.

Wegens het verschil van bezit van de grondstof, is het noodzakelijk om met het het van stof ontdoen systeem overeenkomstig de noodzakelijke behoeften uit te rusten. Het kan zowel cycloonseparator als de filter van de doekzak selecteren of slechts één van hen kiezen. In het algemeen, als de bulkdichtheid van de grondstof zwaar is, kan het de cycloon kiezen, als de grondstof in de bulkdichtheid licht is, het kan zakfilter kiezen voor het verzamelen van het. Het het pneumatische vervoeren systeem is op verzoek beschikbaar. Er zijn twee soorten verrichtingen voor deze machine- ononderbroken en intermitterend type.

Productdetails: Drogere (FBD) het Vloeibare Bed Drogende Machine XF van het reeks Horizontale Vloeibare Bed

Het werk principe:

Gebruikend het principe van doorstroming, de vaste deeltjes in een heet gas drogend middel worden opgeschort in het het drogen proces dat. Het korrelige stevige materiaal wordt gevoed aan vloeibaar gemaakt - beddroger door de voeder. De ventilator zal slagen de gefiltreerde schone hete die lucht in vloeibaar gemaakt - bed bij de bodem van de de distributieplaat en doorstroming aan gas-solid hitte en massauitwisseling wordt verwarmd om het stevige materiaal te verwarmen. En het hitte middelgrote volledig contact met de vaste deeltjes om droog te zijn. Omdat het materiaal hevig ageert, is de zeer verminderde weerstand van de gasfilm, daarom, de het drogen intensiteit zeer hoog. Na verwarmd door luchtfilter en verwarmer, wordt de lucht vervoerd in de bodem van een kleine kamer door elke tak, en binnengaat in de drogende kamer door de geperforeerde plaat, die het geperforeerde netwerkscherm drogen tot de materialen droog vloeibaar maakt. Het droge materiaal wordt gelost van de lossingsafzet. Het uitlaatgas wordt gelost vanaf de bovenkant van vloeibaar gemaakt - het bed en de stevige macht zullen door het van de cycloonseparator of doek zakstofdoek worden verzameld.

Ondertussen gaand door de cycloonseparator en de zakfilter, gaat de uitlaatlucht definitief vanaf de bovenkant van het drogen van kamer uit en gelost door de ventilator.

De automatische productie kan worden gerealiseerd. Het is een soort ononderbroken drogend materiaal. Het is snel in het drogen snelheid, laag in het drogen temperatuur, kan het de kwaliteit van producten waarborgen en is in overeenstemming met de vereisten van GMP.

Prestatieskenmerken:

A, eenvoudige structuur en geschikt onderhoud.

B, gemakkelijke verrichting en het stabiele lopen

C, eenvormig gas-solid contact, hoge relatieve snelheid en de snelheid van de hitteoverdracht, hoge thermische efficiency.

D, geen roterende delen, trillende delen, lage onderhoudskosten.

F, lage het drogen temperatuur aan de warmtegevoelige materialen en de deeltjes zal niet beschadigd worden.

Aangepaste materialen:

Horizontale vloeibaar gemaakte multi-kamer - het bed is geschikt voor het gemiddelde deeltje die de grootte van korrelig, poeder, bulk en drogende warmtegevoelige materialen uitstrekken zich van 50 tot 5000 microns. Het kan wijd in chemisch product, mijnbouw, geneeskunde, industrieel voedselverwerking, voedsel, voer, en de industrie van de stadsbehandeling van afvalwater worden gebruikt.

Toepassing:

Het drogen proces van geneesmiddelen, chemische grondstof, levensmiddel, korrelverwerking, voer etc. Bijvoorbeeld, ruwe geneeskunde, tablet, Chinese geneeskunde, levensmiddel van bescherming van de gezondheid, dranken, maïskiem, voer, hars, citroenzuur en ander poeder. De geschikte diameter van grondstof is normaal 0.10.6mm. De toepasselijkste diameter van grondstof zal 0.53mm zijn.

Schema van installatie:

Een Type: uitgerust met het B van de cycloonseparator: Binnenzakc: Uitgerust met cycloonseparator+bag filter

1. Het voeden van haven 2. Hoofdmachine                    1. het voeden haven     2. Binnenzak                             1. Het voeden van haven 2. Hoofdmachine

3. Luchtverwarmer 4. Ontploffingsventilator                                 3. Hoofdmachine 4. Luchtverwarmer                              3. Luchtverwarmer     4. Ontploffingsventilator

5. Cycloonseparator 6. Zuigingsventilator               5. Ontploffingsventilator        6. Zuigingsventilator                             5. Cycloonseparator & zakfilter

7. Materiële lossingshaven                              7. Lossingshaven                                                  6. Zuigingsventilator 7. Lossingshaven

Installatieinstructies:

1. Het materiaal zou in niveau moeten worden geplaatst, door de stichtingsbout wordt gebepaald, en de delen zouden met het goede verzegelen moeten zijn. die

2. De ventilator kan buiten ruimte worden geplaatst of het aanbrengen de gescheiden ruimte

3. De lay-out kan worden aangepast gebaseerd op de plaatsvoorwaarde.

TECHNICALPARAMETERS

Nota's:

1. Binnentemperatuur: ~300 ^oC.

2. Als het bedgebied groter is dan 4m2, dan wordt de droger hoofdzakelijk gebruikt op het gebied van geneeskunde; Als het bedgebied tussen 5m2 ~20m2 is, dan wordt de droger hoofdzakelijk gebruikt op het chemische gebied.

3. De het drogen capaciteit wordt gemeten gebaseerd op de primaire vochtigheid van kristal van pruim is 20% en zijn definitieve vochtigheid is 5% en de temperatuur van luchtinham is 130℃. De het drogen capaciteit andere grondstoffen zal op de praktische het drogen voorwaarde worden gebaseerd. Wanneer het kiezen van modellen, te merken gelieve op dat: Modelleer A zou moeten met cycloonseparator en Modelb met de binnencollector van het zakstof en Modelc met cycloonseparator en de collector van het zakstof worden aangepast.

4. Het voeden Wijze:

1) Ster het voeden;

2) Ster het voeden met het pneumatische vervoeren;

3) Riemtransportband;

4) Aangepast.

5. De geautomatiseerde productie kan worden gerealiseerd.

6. Aangepast ontwerp vanaf gebruikersvereisten.

7. De ventilatormacht wordt afgehangen van de materiële prestaties.
