De Controlesysteem van de Mens/machine-interface Industrieel Automatisering

Het geavanceerde Industriële Systeem van de Automatiseringscontrole

Beschrijving

Het automatische controlesysteem wordt samengesteld uit PLC controlemechanisme, die programmeerbaar de logicacontrolemechanisme van het bedrijf van SIEMENS van S7-315 2DP toepassen, en bij STEP 5,5 programmeringssoftware, het begin en het einde en het met elkaar verbinden van de installatie, PID lijncontrole en het alarmeren van procesparameters en enz. gebaseerd. Kan worden gerealiseerd. Het controlesysteem keurt eerst de bevelen van de exploitant goed en beoordeelt dan of de logicavoorwaarden van het procesprogramma volgens de verzamelde gebiedsinformatie zullen worden vervuld. Als de voorwaarden opstelling, de signalen van de controleprogrammaoutput in een specifieke orde zijn om allerlei materiaal in het controleproces te activeren of te sluiten.

De mens-machine interface van HMI wordt gevormd door de configuratiesoftware SIMATIC WinCC van SIEMENS, die de verrichting, van de verrichtingsstatus controle, gegevensanalyse, opname en druk van het drogende systeem van de materiaalcontrole realiseert. Het heeft de organische combinatie van gebiedsmateriaal en personeel voltooid. Door HMI, kan de exploitant de bevelen, en formules van het input de de verschillende proces invoeren parameters of om de productie van verschillende producten te voltooien. Tegelijkertijd, kunnen wij informatie over de staat van het systeem krijgen. Wij kunnen ook over de huidige productieinformatie van het systeem onderzoeken, of (onderzoeken) de belangrijke verslaggegevens van historisch productieproces vinden. Als er een abnormale situatie is, zal het systeem het alarmsignaal sturen.

Psd-90 de drogericp van de precisie het centrifugaalnevel diagram van de controlebordinterface

Productdetails

Het gebiedsgegeven wordt verzameld door S7-315-PLC, en het verzamelde gegeven wordt getoond en over de computer geregistreerd die WinCC als configuratiesoftware door cp343-1 module door TCP/IP-protocol te gebruiken neemt.

Het gegeven in PLC wordt verzameld wordt ook verzonden naar een externe computer door de industriële router (HUB die).

PLC software en van de hostcomputersoftware de programmering past de S88 programmastructuur en het gemodulariseerde ontwerp toe.

Volgens verschillende controlevoorwerpen, worden de motormalplaatjes (twee types met inbegrip van omschakelaarscontrole en directe begincontrole) geschreven, met inbegrip van klepmodules, analoge inputmalplaatjes, analoge outputmalplaatjes, PID de malplaatjes van de controlelijn en etc….

Gezien procesbeheersing, wordt het GRAFIEKblok van SIEMENS toegepast voor programmering, makend het proces duidelijker.

Het het drogen proces wordt geraffineerd aan een aantal kleine processen (zoals koude verrichting, hete verrichting, waterverrichting, materiële verrichting, het drogen, enz.).

Het doel van het automatische controlesysteem is de normale bedrijfsvoering van het materiaal te verzekeren en de stabiliteit van productkwaliteit te bereiken door de belangrijke procesparameters van de neveldroger te beheersen en te controleren.

De grote plaats van de de torencontrole van de neveldroger

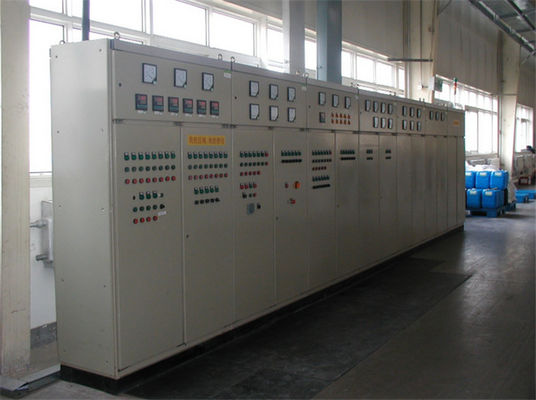

Groot van het de torengebied van de neveldroger de controlekabinet:

SIMATIC de Controlesysteem van de programmalogica & Aanrakingscomité
